Распиновка STM32

Arduino это целый мир, в котором можно почувствовать себя волшебником!
Ответить
Аватара пользователя
AllCity
Сообщения: 2508
Зарегистрирован: 18 апр 2008, 17:52
Контактная информация:
Контактная информация пользователя AllCity

Распиновка STM32

Сообщение AllCity »









Вернуться к началу
Аватара пользователя
AllCity
Сообщения: 2508
Зарегистрирован: 18 апр 2008, 17:52
Контактная информация:
Контактная информация пользователя AllCity

Re: Распиновка STM32

Сообщение AllCity »

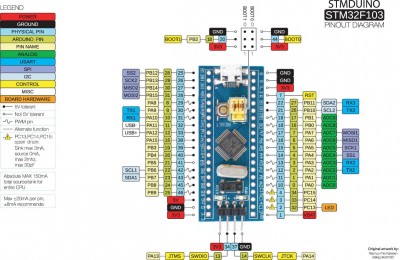

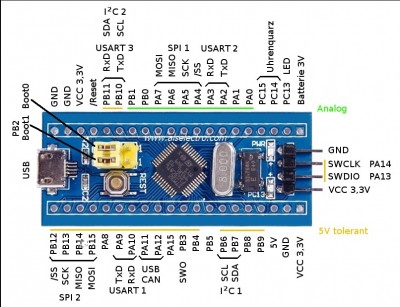

stm32f103 pins.png


STM32F103C8T6 Schematic.png




Вернуться к началу
